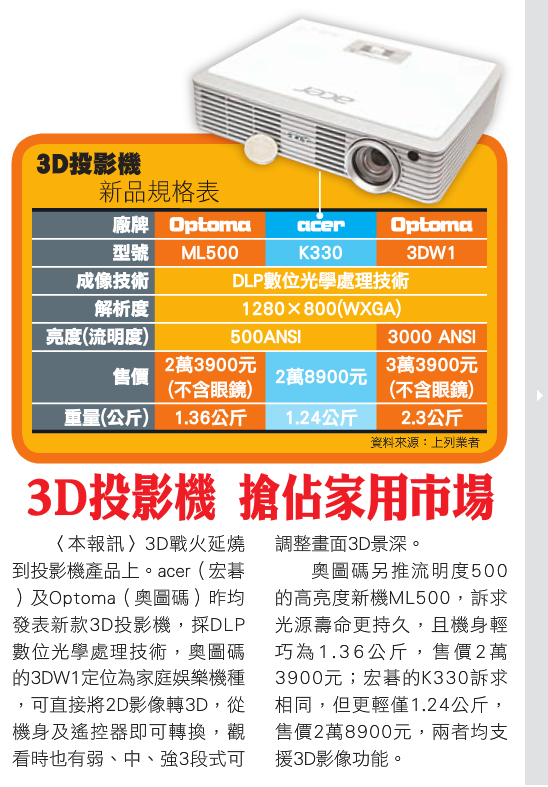

3D戰火延燒到投影機產品上，Acer宏碁及奧圖碼Optoma分別於昨(16)日舉辦新機發表會，繼Sony推出Full HD 3D SXRD反射式液晶投影技術HW30ES高階機種後，另採DLP數位光學處理技術的LED(發光二極體)投影機中，奧圖碼也推出可2D影像轉3D的家用娛樂機種3DW1迎戰，除此之外還有高達500流明高亮度的2台新機同步上市，分別是 宏碁K330 與 奧圖碼ML500，售價均低於3萬元。
根據Futuresource對3D投影機的出貨量預估，2010年之後每年都將呈現倍數成長，自2009年的1.24億台，2010年已倍數成長至10.81億台，預計今年3D投影機出貨量將再達顛峰到20.53億台，明年將更放量至41.07億台。
3D影像的產生原理：
- 人腦若要把2D圖像轉換成3D，兩眼看到的畫面必須略有差異。
- 圖像需要在眼睛的視點中分隔大約6公分，大約是一般成年人的瞳孔距離。
- 大腦的視皮層將這兩幅圖像判讀為立體影像。
- 運用不同的技術觀看這兩幅分開的圖像。
3D顯像的技術演進
3D影像投射技術的演進，從最便宜的方式，一個圖像中產生出兩個影像，透過濾光片看見3D影像，到現在經由120Hz左右幅影像同步交替，產生的3D影像，更好的3D效果以及更簡單的方式看到浮現眼前的真實影像。
彩色立體3D
最早的3D影像成像，使用不同顏色的濾光片，用一個圖片產生出兩幅圖像，左眼是紅色，右眼是青綠色；戴上紅藍眼鏡就能讓左右眼看到不一樣的景象，以產生3D立體感。這是最早的3D技法，便宜且不需要太多設備就能達成，但是畫質非常糟。下面這張圖就是這類3D影像。
偏光立體3D

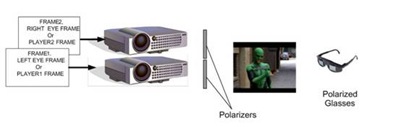

另一種技術是用偏光來產生立體3D影像。是透過兩台投影機投射相同的畫面，但通過不同的偏光濾鏡來投射，讓左右眼圖像分別以不用角度的偏光來呈現。接著戴上偏光眼鏡，藉以分離左右眼的畫面，讓每隻眼睛能夠看到不同的圖像，以產生3D立體感。這種方式需要兩台投影機同時運作，並且要將投影機位置精準的對到同樣位置，稍有落差就只能看到兩個有落差的影像，無法產生立體感。不過由於投射端和眼鏡都是被動式的偏光鏡，相對價格較便宜。
▲由兩個投影機同時運作的3D成像。
主動畫面切換的立體3D

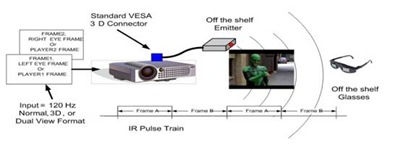

這是較新的3D立體影像成像方式，圖像是以幀序列方式左右輪流交替播放，以很快的速度切換顯示左眼和右眼的畫面；而主動式眼鏡內有同步切換快門，可以同步快速切換左右眼畫面，這樣就能看到3D影像了。
目前的系統是透過紅外線發射器與眼鏡搭配使用，讓3D眼鏡接收到極為快速的開關訊號；。不過這種採用紅外線接收訊號的方式，常會有接收死角，NVIDIA 3D Vision系統，以及大多數3D電影院，都是採用這類技術。
▲立體3D成像是以左右眼各60Hz，加起來120Hz的頻率播放影像。

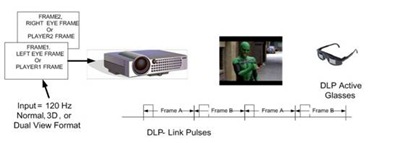

DLP Link立體3D影像技術
DLP Link技術是在數年前為DLP高畫質電視市場所開發的，它最大特點就是不需要獨立的外部發射器，利用DMD(數位微型反射鏡元件)快速切換的特點，在幀與幀之間插入灰階畫面；3D眼鏡偵測到灰階畫面時便切換左右眼快門，以這種方式進行左右眼切換同步，因此不需要外部接收器，且接收訊號範圍達4.2米。
▲每120Hz的影像中，都會插入一個2ms的灰階影像，做為傳送的訊號。
DLP Link在投影機生產成本並不高，未來很有機會看到平價的3D投影機產品，不過目前最大的問題還是在昂貴的3D眼鏡以及3D內容，因此初期會以教育市場為主要推廣的對象，等到市場夠成熟時，就會進入家用影音娛樂領域。
參考資訊：Techbang, Acer, Optoma, Apple Daily
