BENEVO推出這一系列支援4Kx2K(3840x2160)的超高畫質HDMI影音分配器，可以將一組HDMI訊號源同步複製為2/4/8組HDMI輸出，支援4Kx2K, 3D, 12位元色深與高解析無壓縮音效。支援3Gbps頻寬與HDMI最新標準，可以提供您最佳的HDMI同步播放環境。
BHS4100系列商品應用環境
◆ 將一組HDMI訊號源同步顯示到2,4,8組液晶電視或投影機
◆ 螢幕展示
◆ 學校課堂顯示
◆ 店面銷售展示
◆ 搭配簡報用切換器與轉換器
本款商品功能特點
◆ 將一組HDMI訊號源同步顯示到 2 組液晶電視或投影機
◆ 支援最高4Kx2K/30Hz超高畫質的HDMI分配器
◆ 相容HDMI與DVI視訊規格
◆ 支援1080p@60Hz，色深12-bit，支援3D
◆ 支援LPCM 7.1CH、Dolby TrueHD與DTS-HD Master Audio
◆ 台灣設計製造，外銷機種，品質保證

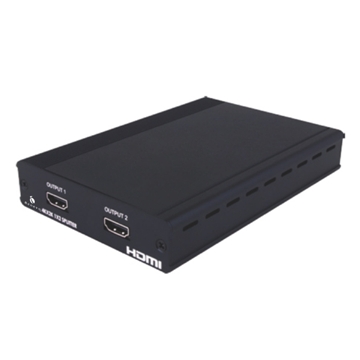

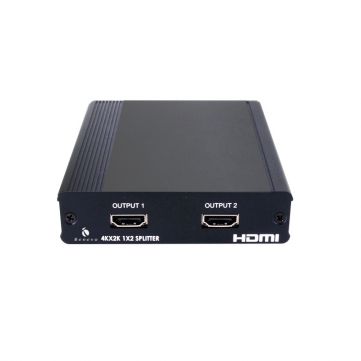

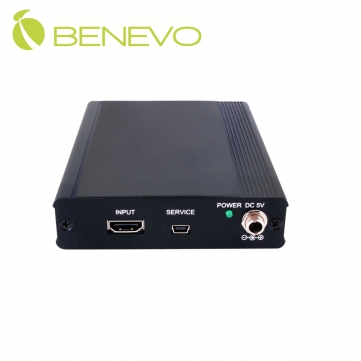

2埠機種照片
系統需求
◆ 具備HDMI輸出的DVD/藍光播放機，需附HDMI或DVI轉HDMI連接線
◆ 具有HDMI連接埠的顯示器(電視或投影機)，需附HDMI連接線
面板功能說明
以下說明主要以8埠機種為準，2/4埠機種的對應功能說明可比照，另請注意2埠機種沒有EDID STD/TV設定功能

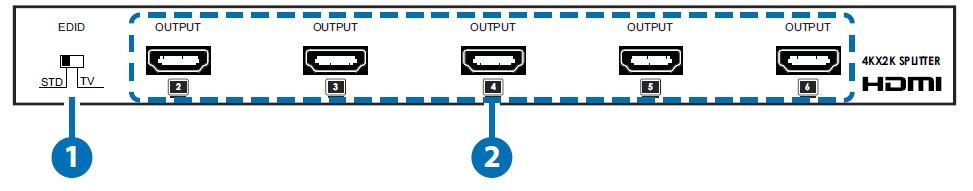

1. 前方面板(以8埠機種為例, 2埠機種沒有EDID STD/TV設定功能)
(1) EDID STD/TV: 出場預設值為"TV"，在這一個模式下，分配器會偵測第1個HDMI連接埠的螢幕EDID設定，並且記憶到分配器的記憶體中。如果有任何影像或音效問題，請將調鈕調到"STD"，並重新連接電源。這時分配器會自動偵測所有連接的顯示器規格，並供全步播放設備可以使用的最高規格給播放器做為輸出的依據。
(2) HDMI OUTPUT：您可以使用HDMI連接線，將具有HDMI介面的螢幕接在此以進行同步HDMI顯示。

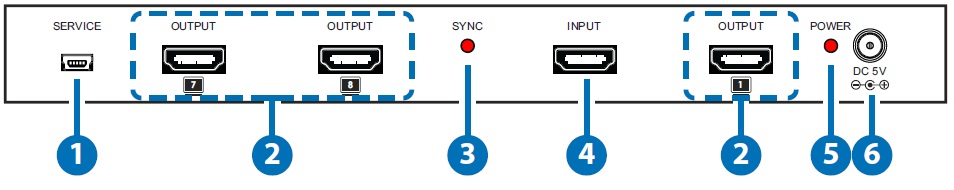

2. 後方面板(以8埠機種為例)
(1) SERVICE：僅供製造端使用
(2) HDMI OUTPUT：您可以使用HDMI連接線，將具有HDMI介面的螢幕接在此以進行同步HDMI顯示。
(3) SYNC LED：當HDMI訊號源輸出連接到分配器時，使LED燈號會亮起。
(4) HDMI INPUT：請將HDMI訊號源使用HDMI或DVI轉HDMI線材連接到此，播放裝置可以是DVD播放機與數位機上盒。
(5) POWER LED：當分配器連接電源時，此LED燈號會亮起。
(6) DC5V：請將DV5V電源供應器連接到此。
商品連接示意圖 (以8埠機種為例)
