與此同時，在電信(Telecom)及資料中心(Data Center)被大量採用的光纖通訊技術已越來越成熟，成本也越來越低，光纖通訊技術逐漸走進電腦周邊及消費類電子等相關產品中。USB 3.0主動式光纖纜線(AOC)能滿足高速通訊介面的各項需求，幫助各種新型的高速介面被廣泛採用。

USB 3.0主動式光纖纜線的結構，如圖1所示。USB 3.0主動式光纖纜線會在USB 3.0的兩邊接頭中，完成光電及電光的轉換，而接頭中間則採用光纖傳輸高速光學訊號。正是由於光電/電光轉換已在接頭中完成，用戶在使用USB 3.0主動式光纖纜線時，會感覺和使用普通銅線電纜無異。

圖1 USB 3.0主動式光纖纜線結構圖

USB 3.0光纖纜線接頭內主要包括三個元件，其一為雷射器，通常使用垂直共振腔表面放射雷射(VCSEL)，用於將電訊號轉換成雷射訊號；其次為光電接收器，用於將光訊號轉換成電訊號；最後是光電收發器，用於驅動雷射器及放大光電接收器輸出的訊號。同時，USB 3.0主動式光纖纜線中採用的光電收發器，還將把高速的電傳輸訊號轉換成與USB 3.0介面完全相容的電訊號。

本文將分析USB 3.0主動式光纖纜線在高速周邊通訊介面上，相對於普通被動式銅線線纜或是主動式銅線線纜的優劣勢。

光纖纜線助跑　USB 3.0 AOC衝向百米

傳輸距離是高速通訊介面遇到的最大問題，例如USB 2.0規定線纜長度最長為5公尺，但是到了USB 3.0，最大長度則縮短到3公尺，而且實際上，在市面可看到常見配線長度通常在1公尺左右；即使是USB 3.0主動式銅線線纜最長距離也不過15公尺，如目前在蘋果(Apple)Store銷售的Thunderbolt纜線長度僅為2公尺，而且該纜線是主動式銅線，內部共採用六顆晶片之多。

傳輸距離極大限制很多應用的拓展和使用領域。微軟(Microsoft)推出的Zero-Client系統，由於採用USB線纜進行連接，導致所有的用戶必須圍坐在主機附近，這種限制讓該系統難以在更多的場合推廣，例如小型辦公室、會議室及圖書館等。

然而，傳輸距離卻是光纖通訊線纜的最大優勢。傳統多模光纖傳輸5Gbit/s或10Gbit/s的訊號，可輕鬆達到100公尺甚至300公尺的長度，如果採用多模光纖，距離更是可達到公里級。因此，如果採用主動式光纖纜線來傳輸高速介面的訊號，距離對於很多應用的限制將變得不存在。

目前USB 3.0主動式光纖纜線的解決方案，將USB 3.0介面距離擴展至100公尺，使得目前已相當普及的USB應用可被更為廣泛採用，這是傳統銅線傳輸所望塵莫及的事。以Zero-Client應用為例，所有使用者位置可按照需求排布，因此這種非常方便、低成本的方案可進一步應用於更多的場合(圖2)。

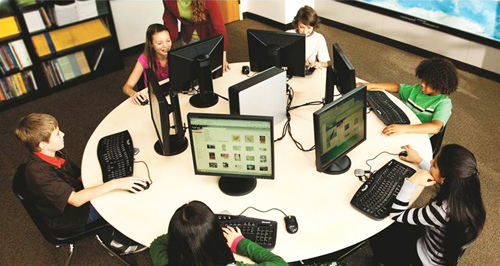

圖2 使用USB 3.0主動式光纖纜線的Zero-Client應用，所有使用者的位置可按照需求進行排列。
