由於SFF-8484標準，在整線上較為不易，而且又佔用過多面積，因此有鑑於這些缺點下，委員會後來開發出一種微縮型標準SFF-8087．SFF-8087的目的就是體積縮小化，減少整線上的困難性，又不並占用過多的PCB面積，到目前為止，SFF-8087標準為各家廠商所採用的Internal Connector規格．另外，SFF-8087也可以被稱為Mni SAS 4i，i這個字眼強調internal．下圖為SFF-8087的表示圖：

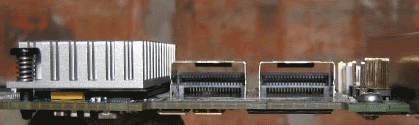

這是一張RAID HBA採用SFF-8087作為Host Connector規格，如下圖所示：

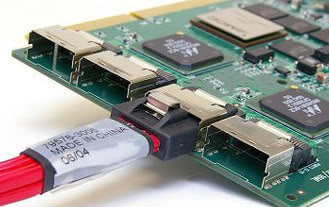

透過SFF-8087纜線接在RAID HBA的情況：

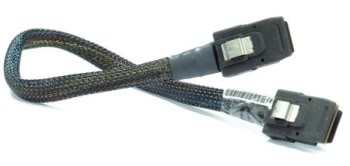

下面是一張SFF-8087纜線的實體圖，Host和Drive Connector皆為SFF-8087標準：
當Drive Connector為SFF-8087時，與它連接的對象便會是一般抽取模組機箱的backplane，且纜線並帶有SGPIO輸出：

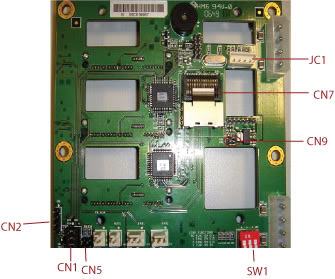

上圖勤誠的backpalne，可以接上一組風扇模組以例如抽取硬碟的散熱．不過這咖backplane的缺點就是對6Gb/s的HDD相容性非常不好，常有發生通訊速度不正常的情況，一會3Gb/s狀態，又一會6Gb/s，最後只好直接將全部HDD用jumper方式強制調回3Gb/s的通訊速度．
Reference: http://www.osslab.org.tw/Storage/Enterprise/SAS%E8%88%87RAID/%E7%9C%BC%E8%8A%B1%E6%92%A9%E4%BA%82%E7%9A%84%E7%BA%9C%E7%B7%9A(Cable)%E6%A8%99%E6%BA%96/SFF-8087%E6%A8%99%E6%BA%96

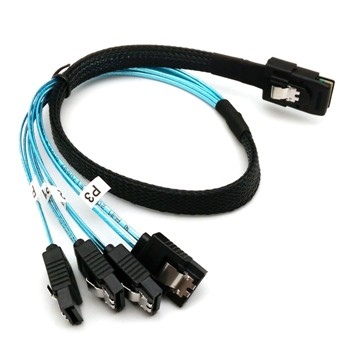

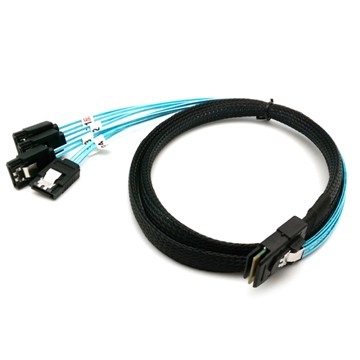

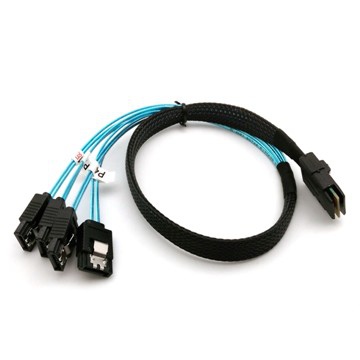

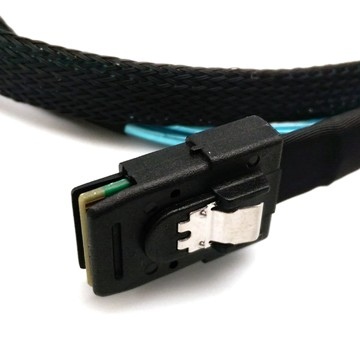

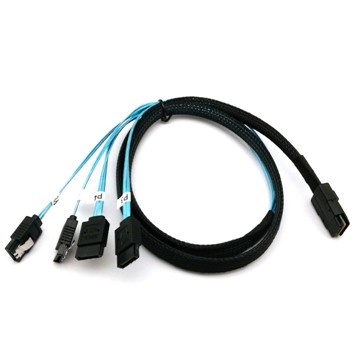

一些相關規格線材樣式
