BENEVO推出一款內建15組EDID解析度與支援學習功能的HDMI模擬器(Model: BEDIDHDMIS16),在學習模式下,可以記憶指定螢幕的HDMI EDID資料,並正確模擬提供給影音播放設備或電腦。也可以使用內建的15組常用的解析度,讓播放設備可以精準對應輸出所要的解析。透過這一個HDMI EDID模擬器/學習器,可以解決影音設備整合時因EDID對應不正確實所造成的無法正確顯示或是解析度不相容問題。

功能特點

◆ 支援HDMI1.4與HDMI2.0版本,可以向下相容
◆ 支援解析度從480p到4K2K@60Hz
◆ 相容HDCP功能
◆ 具16段調鈕,第0段為學習模擬功能,其他15段分別內建不同EDID解析度
◆ 支援3D播放、Deep Color、CEC
◆ 支援Dolby True HD與DTS HD Master Audio
◆ 具LED燈號(紅燈/藍燈),閃爍紅燈表示學習模式、紅藍燈表示進行學習中、藍燈表示進行模擬
◆ 雙向式設計,模擬狀態下,可將此裝置裝在顯卡輸出或是螢幕端
◆ 透過HDMI介面供電,不需額外供電

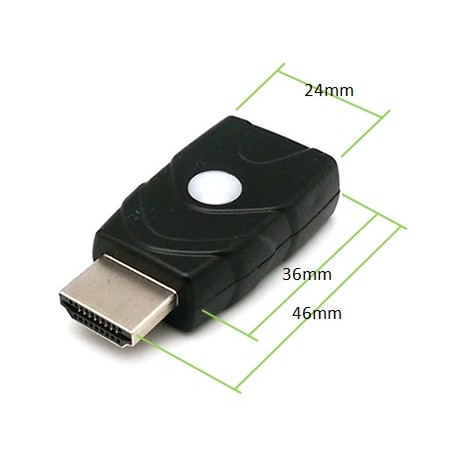

◆ 體積輕巧容易攜帶
◆ 包裝內容為1顆學習/模擬器與1支供調整用的一字起子
◆ 可以用於影音系統整合、HDMI介面測試、處理HDMI解析度等應用場合
◆ 台灣設計製造,品質保證

16段內建EDID功能與名稱

(0) 學習外部的EDID:三種燈號表示不同狀態
(1) 480P:720x480-60
(2) 720P:1280x720-60
(3) 1080I:1920x540-60
(4) 1280x768-60
(5) 1366x768-60
(6) 1400x1050-60
(7) 1680x1050-60
(8) 1600x1200-60
(9) 1920x1080-50
(A) 1920x1080-60
(B) 1920x1200-60
(C) 3840x2160-30
(D) 4096x2160-30
(E) 3840x2160-60
(F) 4096x2160-60

如何學習外部EDID

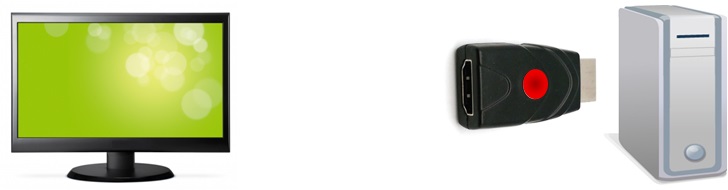

1. 先將調鈕調到0位置,將學習/模擬器接到顯示卡輸出,這時候會有5秒鐘閃爍紅燈,表示可進行學習

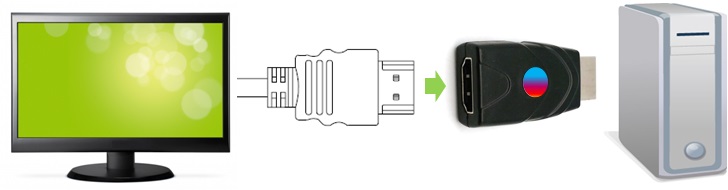

2. 請在閃爍紅燈期間將有開機螢幕的HDMI線接上,這時會看到閃爍一下紅藍燈,表示已學習完畢

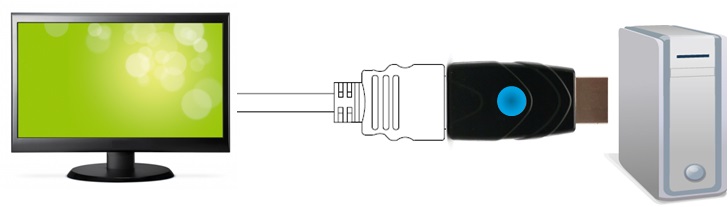

3. 接著就會恆亮藍燈表示模擬中。

4. 之後使用可將此學習模擬器接在顯卡輸出,待恆亮藍燈後在接上HDMI線,或是預先接上螢幕HDMI線,直接使用已學習的EDID進行模擬。
5. 學習狀態僅會記憶最新一筆EDID資訊,採覆蓋掉舊的模式

如何使用內建的EDID

1. 第1~9, A~F位置,共分別存有15個不同解析度,請使用小的一字起子將調鈕箭頭轉到對應數字,即可進行模擬內建的解析
2. 請留意螢幕與顯卡規格,調整到兩端均可支援的解析度與頻率,才可正常輸出與顯示。
3. 使用內建的EDID,您可將此學習模擬器裝在顯卡輸出或是螢幕端,必要時請重新插拔此裝置,讓兩端再次溝通以便顯示
